热电偶

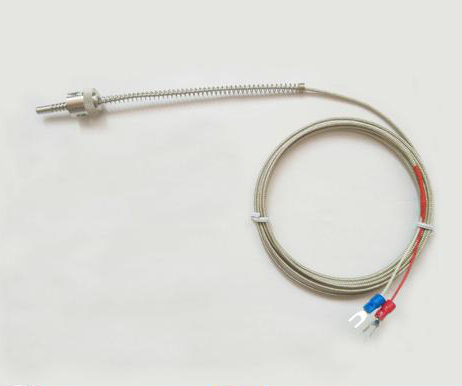

压簧式热电偶

压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧式热电偶与显示仪表等配套使用,可直接测量0~400℃范围内的温度。压簧式热电偶带有软性延长导线,可以自由弯曲,具有
  • 质量稳定:实行全过程质量监控,一丝不苟,多方位检测!
  • 合理的价格:有效的内部成本控制,减少开支,为客户着想!
  • 交货快:完善的生产线,充足的库存,缩短交货时间!
  • 电话:18255086667
  • 邮箱:672518036@qq.com
产品描述

压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧式热电偶与显示仪表等配套使用,可直接测量0~400℃范围内的温度。压簧式热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

结构原理

WRET-01型压簧式热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

WRET-01型压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

安装方法

WRET-01型压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,z.ui后拧上锁紧卡套。

型号规格

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E ( EA-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

WRNT-01

K ( EU-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

规格

连接螺栓mm

总长 Lmm

保护管 l  mm

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或 70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60























注:订货须写明:1)产品名称及型号
